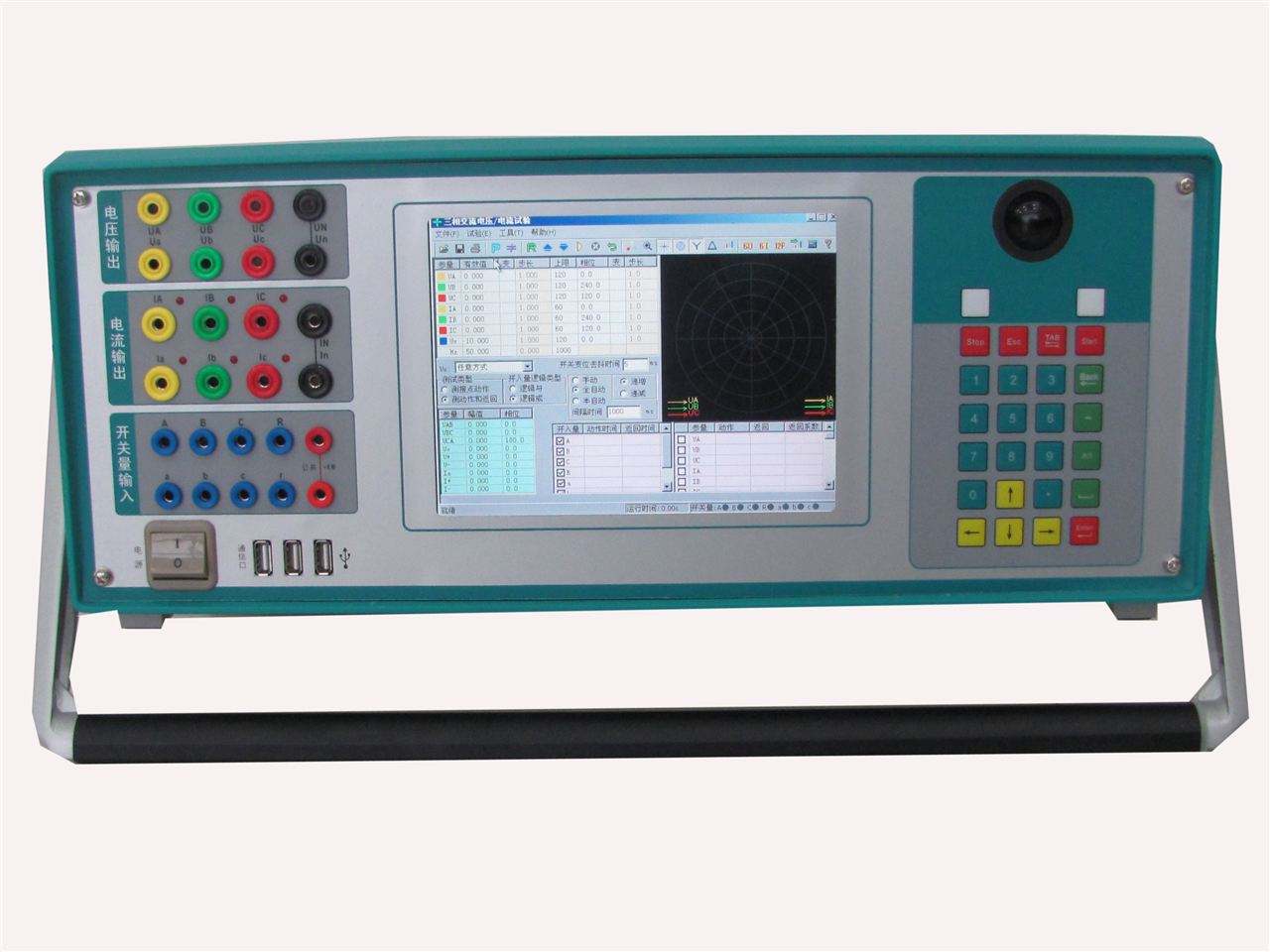

繼電保護的組成

一般情況而言，整套繼電保護裝置由測量元件、邏輯環節和執行輸出三部分組成。

1.測量比較部分

測量比較部分是測量通過被保護的電氣元件的物理參量，并與給定的值進行比較，根據比較的結果，給出“是”、“非”性質的一組邏輯信號，從而判斷保護裝置是否應該啟動。

2.邏輯部分

邏輯部分使保護裝置按一定的邏輯關系判定故障的類型和范圍，最后確定是應該使斷路器跳閘、發出信號或是否動作及是否延時等，并將對應的指令傳給執行輸出部分。

3.執行輸出部分

執行輸出部分根據邏輯傳過來的指令，最后完成保護裝置所承擔的任務。如在故障時動作于跳閘，不正常運行時發出信號，而在正常運行時不動作等。

繼電保護的基本要求

1.選擇性：基本含義是保護裝置動作時，僅將故障元件從電力系統中切除，使停電范圍盡量減小，以保證系統中非故障部分繼續安全運行。

2.速動性：速動性是指繼電保護裝置應以盡可能快的速度斷開故障元件。這樣就能減輕故障設備的損壞程度，減小用戶在低電壓情況下工作的時間，提高電力系統運行的穩定性。

3.靈敏性：保護裝置對其保護范圍內的故障或不正常運行狀態的反應能力稱為靈敏性。靈敏性常用靈敏系數來衡量。它是在保護裝置的測量元件確定了動作值后，按最不利的運行方式、故障類型、保護范圍內的指定點校驗，并滿足有關規定的標準。

4.可靠性：可靠性是指在保護裝置規定的保護范圍內發生它應該反應的故障時，保護裝置應可靠地動作。而在不屬于該保護動作的其他任何情況下，則不應該動作。
